AMI 5,5 | 7,5 TRUCK
Hydraulischer mobiler Radgreifer
-
Tragkraft der Säule 5500 | 7500 kg
-
Ökonomisch vorteilhafter Hydraulikantrieb
-
Elektronische Regelung und Synchronisierung der Hebebühnetätigkeit
-
Integriertes Display mit Steuerpult
-
Erfassung der Hubzahl
-
Möglichkeit der Fernbedienung mit Signal im
Bereich 863 - 868 MHz (lt. ETSI) -
Funktion des präzisen Anfahrens an die gewünschte Höhe
-
Akustische Signalisierung, Auszug von Meldungen
-
Anheben von einer breiten Fahrzeugskala
-
Tschechisches produkt
-
Entspricht den Anforderungen der Norm ČSN EN 1493:2023
AMI 5,5 | 7,5 TRUCK
TECHNISCHE SPEZIFIKATION
5500 / 7500 kg
Maximale Tragkraft der eigenständigen Säule
95 s
Maximale Hubzeit
89 s
Minimale Absenkzeit
TN-S 3/N/PE 400/230V AC, 50 Hz
Elektrisches System
1,5 kW
Motor
15 kW
Maximale Leistungsaufnahme
25A/C EN 60898-1 A
Maximale vorgeschaltete Sicherung
20 A/C | 25 A/C
Vorgeschaltete Sicherung für maximale Tragkraft
30 t | 36 t
Maximale Tragkraft der Hebebühne bei voller Anzahl der Säulen
1171 mm x 1376 mm x 2663 mm
Aussenabmessungen der Säule (Breite x Länge x Höhe)
510 kg
Eigenmasse der Säule (Netto)
1800 mm
Maximaler Hub HC
1918 mm
Maximale Schienenhöhe HO
1100 mm
Maximale Höhe des Anhebens am Chassis HS
23 mm
Lichte Höhe des Fahrwerks der unbelasteten Säule HL
2663 mm
Gesamthöhe der Säule HG
14 - 23'' / 585 - 1160 mm
Größe der angehobenen Reifen - Fahrzeuge
bis 32'' / 1905 mm
Größe der angehobenen Reifen - Agromaschinen
5500 / 7500 kg
Maximale Tragkraft der Einzelsäule
95 s
Maximale Hubzeit
89 s
Minimale Absenkzeit
TN-S 3/N/PE 400/230V AC, 50 Hz
Elektrisches System
1,5 kW
Motorleistung
19 kW
Maximaler Anschlusswert
32A/C EN 60898-1 A
Maximale vorgeschaltete Sicherung
25 A/C | 32 A/C
Vorgeschaltete Sicherung für maximale Tragkraft
36 t | 45 t
Maximale Tragkraft des Radgreifers bei voller Anzahl der Säulen
1171 mm x 1376 mm x 2663 mm
Aussenabmessungen der Säule (Breite x Länge x Höhe)
510 kg
Eigenmasse der Säule (Netto)
1800 mm
Maximaler Hub HC
1918 mm
Maximale Höhe der Schleifschuhe HO
1100 mm
Maximale Höhe des Hebens am Chassis HS
23 mm
Lichte Höhe des Fahrwerks der unbelasteten Säule HL
2663 mm
Gesamthöhe der Säule HG
14 - 23'' / 585 - 1160 mm
Grösse der angehobenen Reifen - Fahrzeuge
bis 32'' / 1905 mm
Grösse von angehobenen Reifen - Agromaschinen
1,25 m
Länge
1,39 m
Breite
2,80 m
Höhe
535 kg
Gewicht
-
Die Hebebühne-Säulen inklusive Zubehör sind im montierten Zustand. Jede Säule ist einzeln auf einer Europalette verpackt.
-
Eine fachgerechte Montage durch geschultes Servicepersonal ist unerlässlich. Eine fachgerechte Montage ist Voraussetzung der Garantiegültigkeit.
-
Hydraulikmedium: OHHM 32, 11 Liter
-
TN-S 3/N/PE 400/230V AC,
50 Hz
Elektrisches System
20 A/C bis 32 A/C
Vorschalt-Leitungsschutzschalter
IP 54
Schutzklasse
flexibles Kabel H05VV-F
Zuleitung
- Technische Änderungen vorbehalten
AMI 5,5 | 7,5 TRUCK
TANDEM-VERBINDUNG
![](https://static.wixstatic.com/media/3360a5_0edc14426c4446f2927e597f25080215~mv2.jpg/v1/fill/w_980,h_653,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-4-POST.jpg)
Satz mit 4 Säulen
![](https://static.wixstatic.com/media/3360a5_c4f60e31da8e44e681d46270f3e67a8e~mv2.jpg/v1/fill/w_980,h_653,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-6-POST.jpg)
Satz mit 6 Säulen
![](https://static.wixstatic.com/media/3360a5_e653f6e3e8b34fcf8a285a170fb2e3f7~mv2.jpg/v1/fill/w_980,h_653,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-8-POST.jpg)
Satz mit 8 Säulen
![](https://static.wixstatic.com/media/3360a5_42d8573951ab4e5bb4421c75a0236cce~mv2.jpg/v1/fill/w_980,h_653,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-10-POST.jpg)
Satz mit 10 Säulen
![](https://static.wixstatic.com/media/3360a5_8827ce6507da43e1a39ecb4bb830146f~mv2.jpg/v1/fill/w_980,h_653,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-12-POST.jpg)
Satz mit 12 Säulen
AMI 5,5 | 7,5 TRUCK
VARIANTEN DER TANDEM-VERBINDUNG
![](https://static.wixstatic.com/media/3360a5_9b4663a6c22b44e3ad8b52c5bffaaf86~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-variant-A.jpg)
Automatische Erkennung unabhängiger Sätze A
![](https://static.wixstatic.com/media/3360a5_74d8ae8898084c929354a56cfbed0eb5~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/tandem-variant-B.jpg)
Automatische Erkennung unabhängiger Sätze B
AMI 5,5 | 7,5 TRUCK
BESONDERES ZUBEHÖR
![](https://static.wixstatic.com/media/3360a5_0284dfebcc704c5281d5e784697ab3f0~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/Ovl%C3%A1dac%C3%AD-panel---391514-80-05.jpg)
391514-80-05
6-TASTEN-BEDIENFELD
(für SLAVE-Säulen)
![](https://static.wixstatic.com/media/3360a5_ba02c280481d49c29fd246207005ba9b~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/D%C3%A1lkov%C3%A9-ovl%C3%A1d%C3%A1n%C3%AD---391514-80-09.jpg)
391514-80-09
FERNBEDIENUNG
(zur Feinregulierung geeignet)
![](https://static.wixstatic.com/media/3360a5_84f41a0c2a2f4b3aad263921e8b43631~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/Mobiln%C3%AD-traverza-15t---391222-00-00.jpg)
391222-00-00
MOBILE TRAVERSE T15
(Tragfähigkeit 15 Tonnen)
![](https://static.wixstatic.com/media/3360a5_8f5083d2f29d4b9a948c92dbd68dfed1~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/ADAPTER%20POSUVN%C3%9D%20-%20AT%2015%20(391225-00-00).jpg)
391225-00-00
ADAPTER „SCHIEBEBOLZEN“
(für mobile Traverse)
![](https://static.wixstatic.com/media/3360a5_b04beb32b1814e87a17a41601763a024~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/TRAM%20PODP%C4%9ARA%20OBD-135x75%20a%20130x120mm%20GPVOT%20(KO-463-15-00%20a%20KO-463-11).jpg)
KO-463-15-00
KO-463-11-00
TRAM GUMMISTÜTZE „RECHTECKIG“
(135x75 mm) | (130x120 mm)
![](https://static.wixstatic.com/media/3360a5_f8e3564257a744d5a709034a861c70ff~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/Agro-p%C5%99%C3%ADslu%C5%A1enstv%C3%AD---391220-00-00.jpg)
391220-00-00
AGRO-AUFFAHRTEN
![](https://static.wixstatic.com/media/3360a5_f988138012634949bc3cec7fabc960a0~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/ELEKTRO-BOX-MASTER---EB3M---391514-80-03.jpg)
391514-80-03
ELEKTRO BOX
MASTER - EB3M
(2x230V)
![](https://static.wixstatic.com/media/3360a5_6d39945250b94dc59647456acaab6da4~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/ELEKTRO-BOX-SLAVE---EB3S---391514-80-04.jpg)

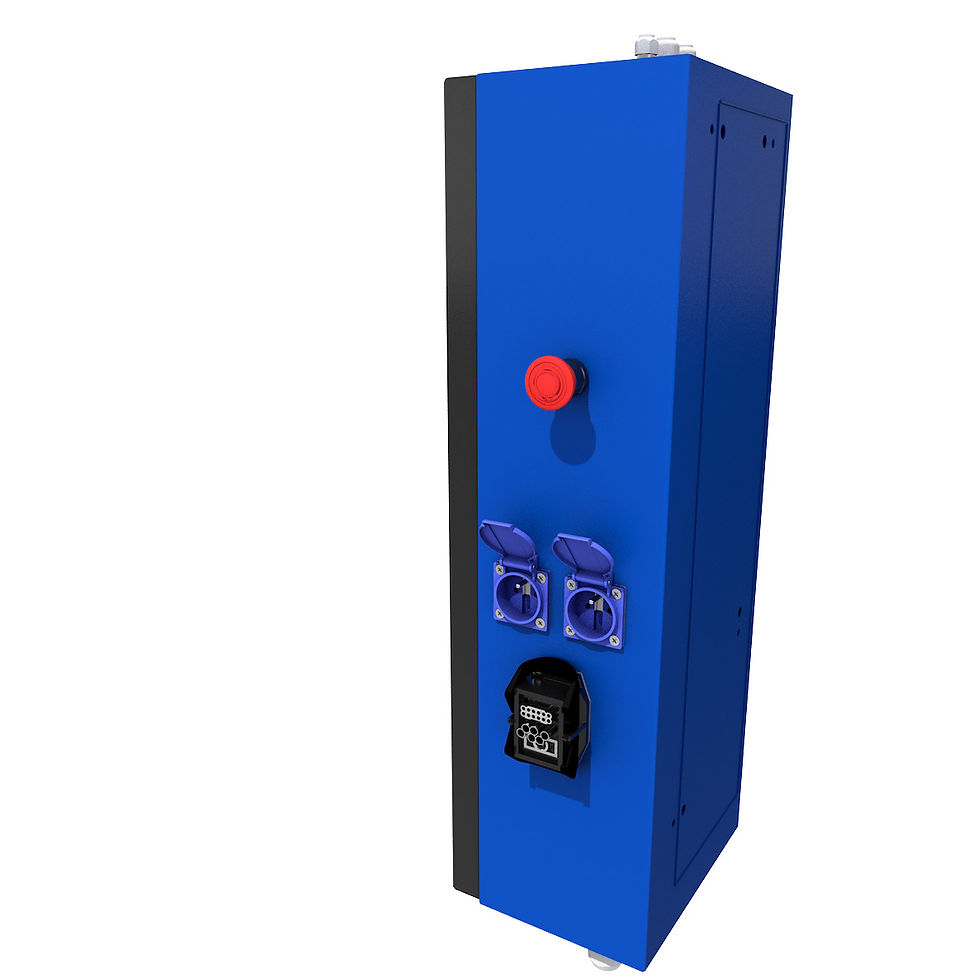

391514-80-04
ELEKTRO BOX
SLAVE - EB3S
(2x230V)
![](https://static.wixstatic.com/media/3360a5_eb9e9b57ca9f465aaa8dcfd6766587e7~mv2.jpg/v1/fill/w_980,h_980,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/pic-RAL.jpg)
000000-00-18
